高速テラヘルツイメージングキット

 高感度・高速ショットキーバリアダイオード検出器を採用したイメージングシステムです。光伝導アンテナや非線形波長可変光源など様々な光源と合わせて使用することが可能です。

高速テラヘルツイメージングキット

【特長】

・高感度・高速ショットキーバリアダイオード検出器

・光伝導アンテナ、半導体光源などと組合せ可能

・サンプル走査ステージ制御・信号取込ソフト付属

・偏光イメージング・反射イメージングなどにも対応

【用途】

・テラヘルツ透過・反射イメージング計測

・テラヘルツ放射ビームパターン計測

 フェムト秒レーザー照射テラヘルツ波高出力光伝導アンテナとテラヘルツショットキーバリアダイオードを使用した高速イメージングシステムを実現しました。納入後すぐにイメージングできるシステム一式と制御ソフトウェアをセットにしてご提供いたします。様々な配置アレンジにも対応いたします。また、検出部のみなどユニットごとの販売も可能です。

仕様・特性

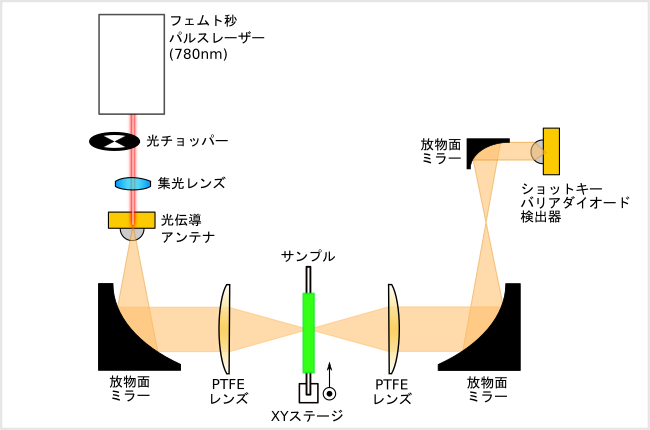

【光学配置図】

光学配置図

【システム構成】

テラヘルツ波発生部(光源) 小型ファイバーレーザー:波長780nm
浜松ホトニクス社製 高出力光伝導アンテナ:LT-GaAs
テラヘルツ波集光光学系 テラヘルツ波用PTFEレンズによる照射検出光学系。
テラヘルツ波検出部 電流アンプ
信号取得ADCユニット
変調機構 光チョッパー
システムレイアウト 透過式/THz波はサンプル上で集光。
イメージングユニット 直交二軸走査式サンプルステージ:
測定領域200mm×200mm
サンプルホルダについてはご相談下さい。
ソフトウェア 開発環境:LabVIEW
データ出力:テラヘルツ波2次元強度分布画像
制御PC OS:Windows7 Professional(32/64bit)
CPU: Intel Core i5 以上
メモリ:4.00GB 以上
画像サイズ:1366(W)×768(H)以上
設置環境 光学除振台もしくは光学テーブル:25mmピッチM6ネジ穴付

イメージング例

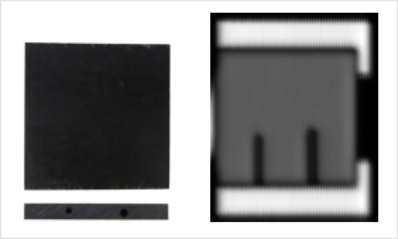

本システムでイメージングを行った例です。

黒色樹脂内の穴
黒色樹脂内の穴
